Una calcolatrice per elettricisti in cantiere: caduta di tensione, sezione, riempimento tubo e scatola, offline
Electrician Calculator Toolkit porta sull'iPhone otto calcolatrici basate sul NEC statunitense: caduta di tensione (monofase, trifase, CC), sezione con la regola del 125 % e la correzione per temperatura e numero di conduttori, riempimento tubo per EMT, PVC, RMC e IMC, riempimento scatola secondo 314.16, carico e interruttore dai watt, legge di Ohm, codice colori dei resistori e le tabelle di riferimento dietro ogni calcolo. Ogni risultato indica la tabella da cui proviene. Funziona senza rete, senza account e senza abbonamento, in 19 lingue.
- Prezzo
- Acquisto unico. Nessun abbonamento
- Strumenti
- Caduta di tensione, sezione, tubo, scatola, carico e interruttore, legge di Ohm, resistori, tabelle
- Base
- Tabelle NEC 2023 (NFPA 70)
- Privacy
- Offline, nessun account, nessuna analisi
Cosa ottieni: un risultato, la tabella da cui viene e la sezione più piccola che passa
Come dimensionare un circuito in meno di un minuto
In cantiere le domande sono quasi sempre le stesse tre: la caduta di tensione passa, che cavo tiro e che tubo serve. Ecco il flusso.
- Carico e interruttoreInserisci watt, tensione e fasi. Segna il carico come continuo se dura tre ore o più. Ottieni corrente di carico, corrente di progetto al 125 %, il prossimo interruttore standard da 240.6(A) e il conduttore minimo a 75 °C.

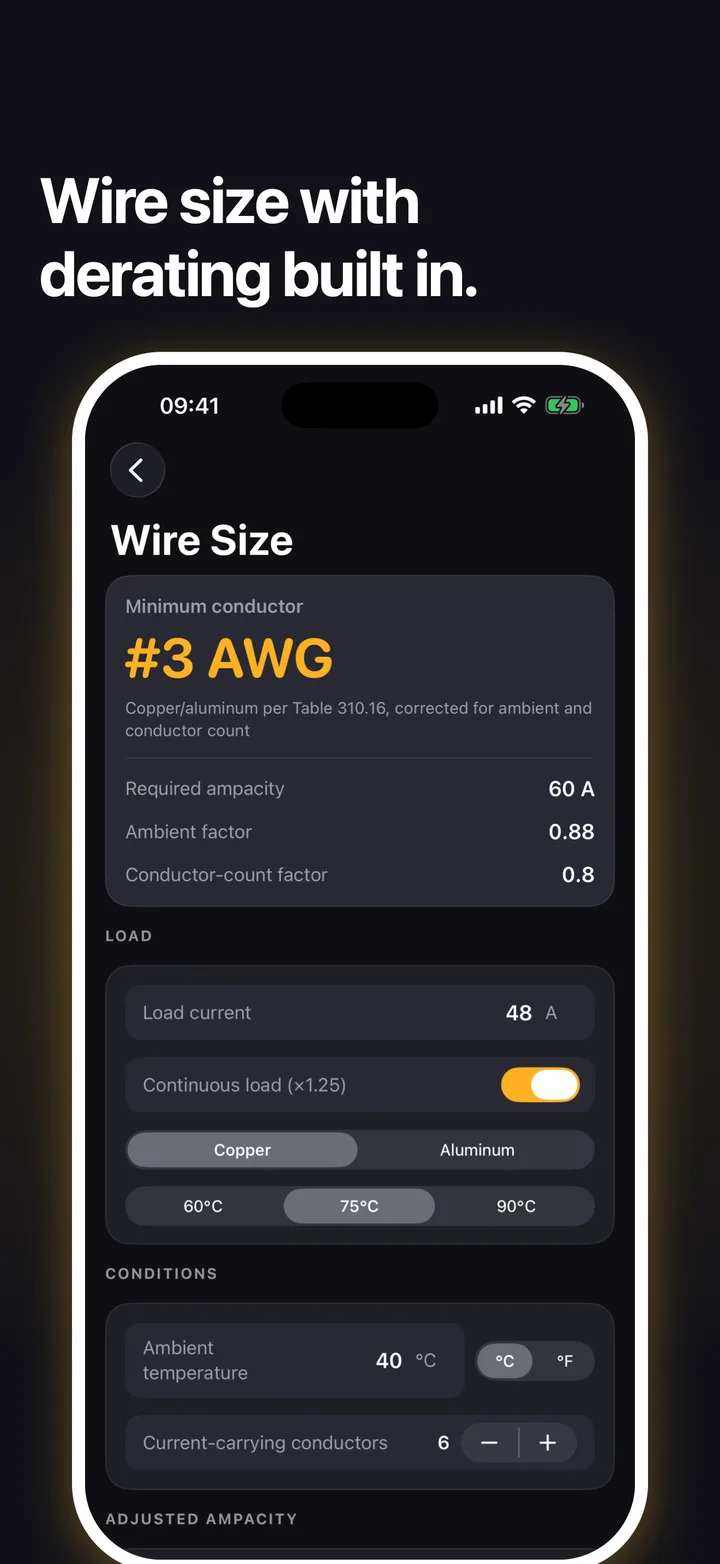

- Sezione cavoApri Sezione con quella corrente, imposta temperatura dei terminali, temperatura ambiente e quanti conduttori attivi condividono la canalizzazione. L'app applica 310.15(B)(1) e 310.15(C)(1) e mostra la portata corretta di ogni sezione vicina.

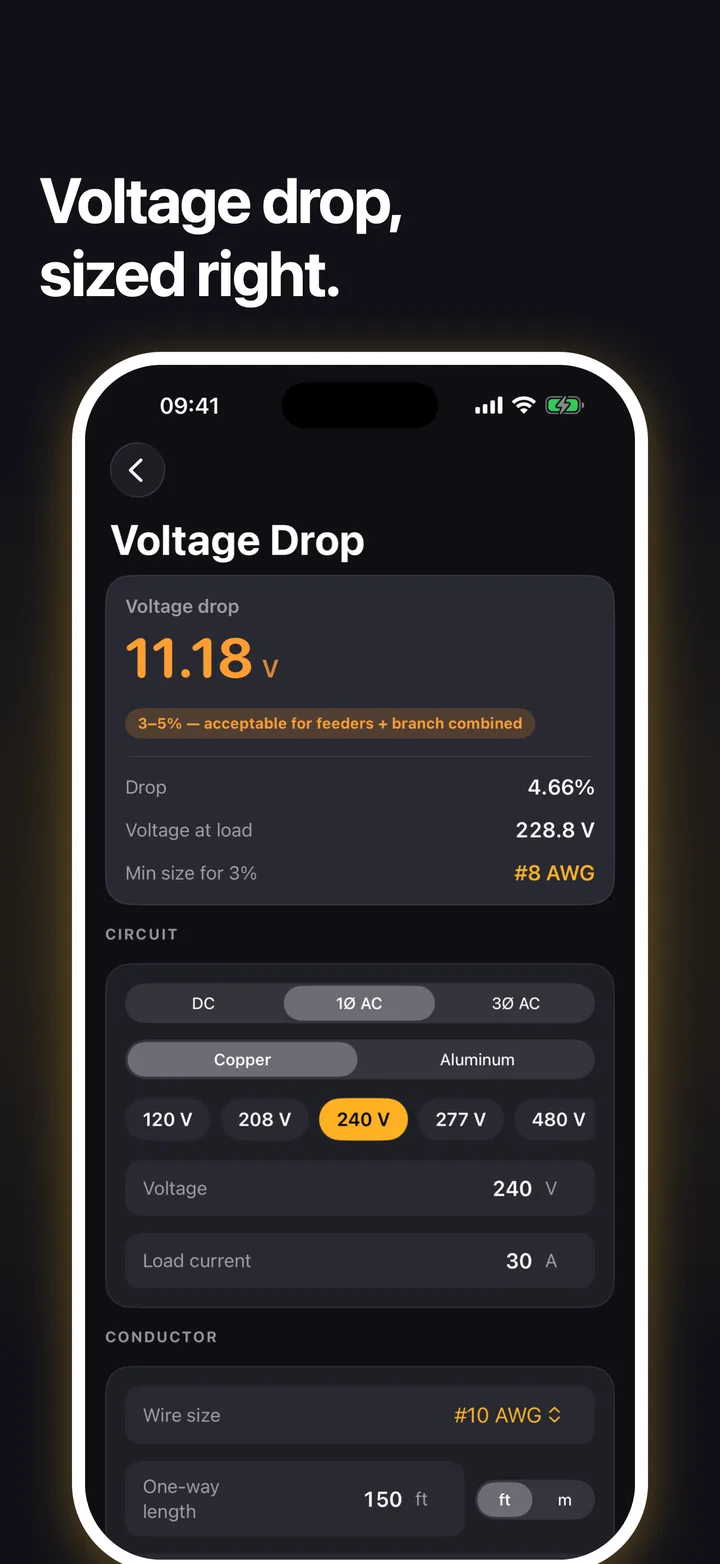

- Caduta di tensioneInserisci la lunghezza di sola andata. Se la caduta supera il 3 %, l'app mostra già il conduttore più piccolo che passa. Passa all'alluminio o aggiungi gruppi in parallelo per confrontare.

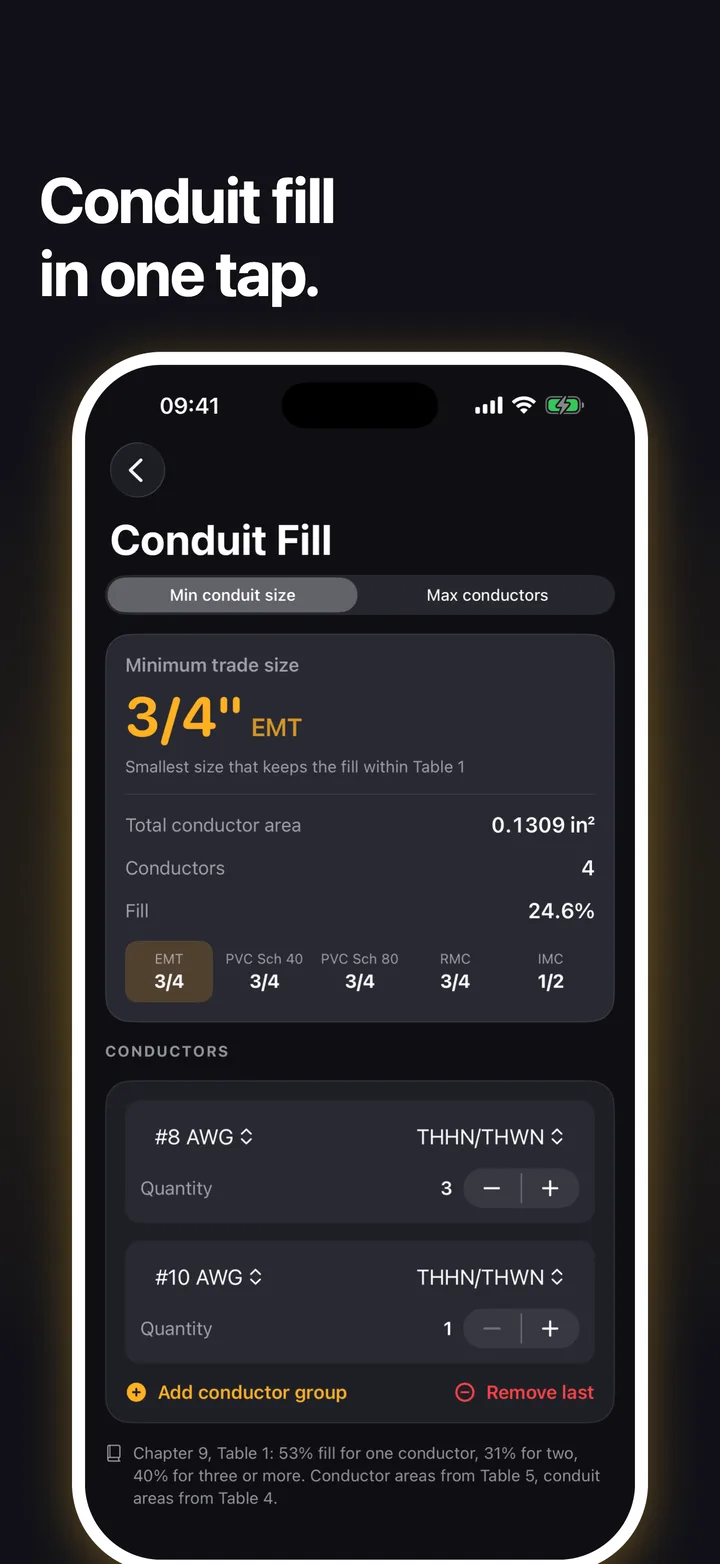

- Riempimento tuboAggiungi i conduttori (sezione, isolamento, quantità) e leggi la misura minima per EMT, PVC Schedule 40 e 80, RMC e IMC affiancate.
Otto strumenti, un tocco ciascuno
⚡Caduta di tensione
ΔV = 2·K·I·L ÷ CM per monofase e CC, 1,732 per trifase; K = 12,9 rame / 21,2 alluminio. Piedi o metri, da #14 AWG a 750 kcmil, gruppi in parallelo e la sezione più piccola sotto il 3 %.
🔌Sezione cavo (portata)
Tabella 310.16 per rame e alluminio a 60/75/90 °C, regola del 125 % per carichi continui, correzione ambiente, correzione per numero di conduttori e limiti 240.4(D) per le sezioni piccole.
🧵Riempimento tubo
Capitolo 9, tabelle 1, 4 e 5: qualsiasi mix di THHN/THWN, XHHW e THW, misura minima per tipo di canalizzazione o numero massimo di un conduttore in un tubo dato.
📦Riempimento scatola
Volumi secondo 314.16(B) per conduttori, fermacavi, supporti, dispositivi e terre, con verifica rispetto alla scatola che hai.
🧮Carico e interruttore, legge di Ohm, resistori
Da watt ad ampere, interruttore e cavo in una schermata; due valori qualsiasi tra V, I, R e P; decodifica resistori a quattro e cinque fasce.
📚Tabelle del codice
Portata, interruttori standard, fattori di declassamento, volumi scatole e colori dei cavi USA e IEC, sempre a un tocco.
Domande a cui risponde questa app
Come calcolo la caduta di tensione di un circuito terminale?
Inserisci tensione, corrente, sezione, materiale e lunghezza di andata. L'app restituisce la caduta in volt e percentuale e la tensione al carico, segnalando ciò che supera i limiti indicativi del 3 % (terminale) e 5 % (totale) di 210.19(A).
Che sezione serve per un circuito da 50 ampere?
Per un carico continuo di 40 A (50 A richiesti) in rame a 75 °C, la tabella 310.16 dà #8 AWG. Se fa caldo o più di tre conduttori attivi condividono la canalizzazione, l'app applica i fattori e sale di una sezione quando serve.
Quanti #12 THHN entrano in un EMT da 3/4 di pollice?
Sedici, secondo il capitolo 9: tabella 1 (40 %), tabella 4 (area dell'EMT) e tabella 5 (area del THHN). La modalità Max conduttori risponde per qualsiasi sezione, isolamento e canalizzazione.
L'app ha bisogno di internet o di un account?
No. Tutte le tabelle sono nell'app; nulla viene scaricato o caricato. Nessun account, analisi, pubblicità o abbonamento.
Electrician Calculator Toolkit rispetto al libro del codice e alle calcolatrici gratuite monofunzione
Il libro fa testo, ma sfogliarlo con i guanti è lento. Le calcolatrici gratuite coprono un calcolo ciascuna e di solito si pagano con la pubblicità. Questa app riunisce gli otto calcoli quotidiani con il riferimento alla tabella su ogni risultato.
| Electrician Calculator Toolkit | Libro del NEC | App gratuite monofunzione | |
|---|---|---|---|
| Caduta, sezione, tubo e scatola in un unico posto | ✓ Otto strumenti | ✓ Tutte le tabelle, calcolo a mano | ✗ Uno strumento per app |
| Declassamento applicato in automatico | ✓ Ambiente + numero conduttori | ✗ Manuale | Varia |
| Indica la tabella di origine del risultato | ✓ In ogni schermata | ✓ È la tabella | ✗ Raramente |
| Funziona offline | ✓ Sì | ✓ Sì | ✗ Di solito servono le pubblicità |
| Lingue | 19 | Inglese | Di solito una |
| Prezzo | Acquisto unico | Prezzo del libro | Gratis con pubblicità |
Domande frequenti
Da quale edizione del codice vengono le tabelle?
Dall'edizione 2023 di NFPA 70, il National Electrical Code. La tua giurisdizione può applicare un'edizione precedente o modifiche locali: considera i risultati un ausilio di calcolo e verifica con il codice adottato e il tuo ispettore.
La sezione include il declassamento?
Sì: la regola del 125 % per carichi continui, la correzione per temperatura ambiente di 310.15(B)(1), la correzione per più di tre conduttori attivi di 310.15(C)(1) e i limiti 240.4(D) per #14, #12 e #10.
Quali tubi e isolamenti sono coperti?
EMT, PVC Schedule 40, PVC Schedule 80, RMC e IMC, con le aree THHN/THWN, XHHW e THW della tabella 5 del capitolo 9.
Posso usare unità metriche?
La lunghezza si inserisce in metri e la temperatura ambiente in °C o °F. Le sezioni seguono AWG/kcmil, come le tabelle.
È un abbonamento?
No. È un acquisto unico senza acquisti in-app.
È affiliata alla NFPA?
No. NEC e National Electrical Code sono marchi registrati della National Fire Protection Association, che non sponsorizza né approva questa app.
Esiste una versione Android?
Non ancora. L'app iPhone esce per prima; una versione Android è prevista e questa pagina rimanderà a Google Play quando sarà disponibile.
